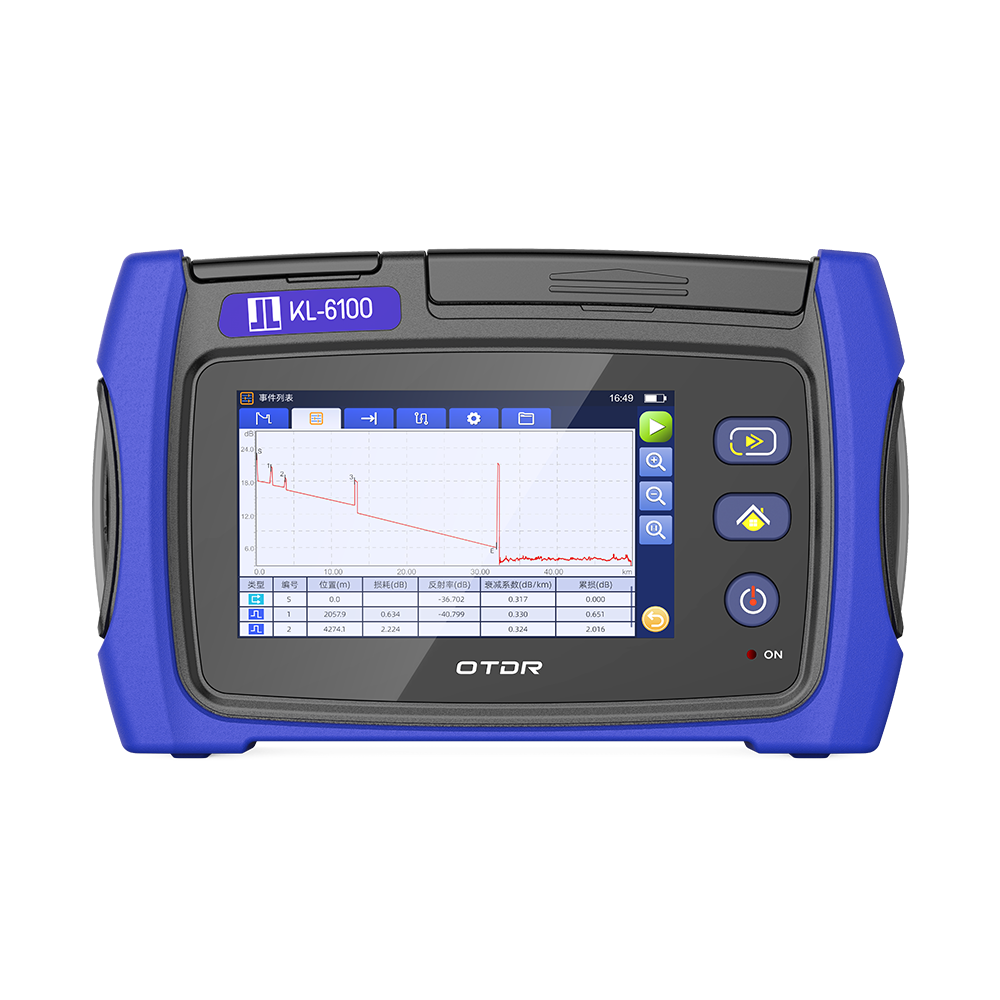

KL 6100 光时域反射仪

三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期
三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期 三期内必出特肖136期
类别: OTDR
核心特点
• 最大动态范围达31dB• ≤1.5米低事件盲区、≤5米低衰减盲区• 智能链路图• 6000mAh大容量电池• 全自动模式下可测8x3米光纤跳线连续事件(行业标杆)
推荐产品
  • 三期内必出特肖136期
  • 三期内必出特肖136期
  • 三期内必出特肖136期
  • 三期内必出特肖136期
  • 三期内必出特肖136期
  • 三期内必出特肖136期

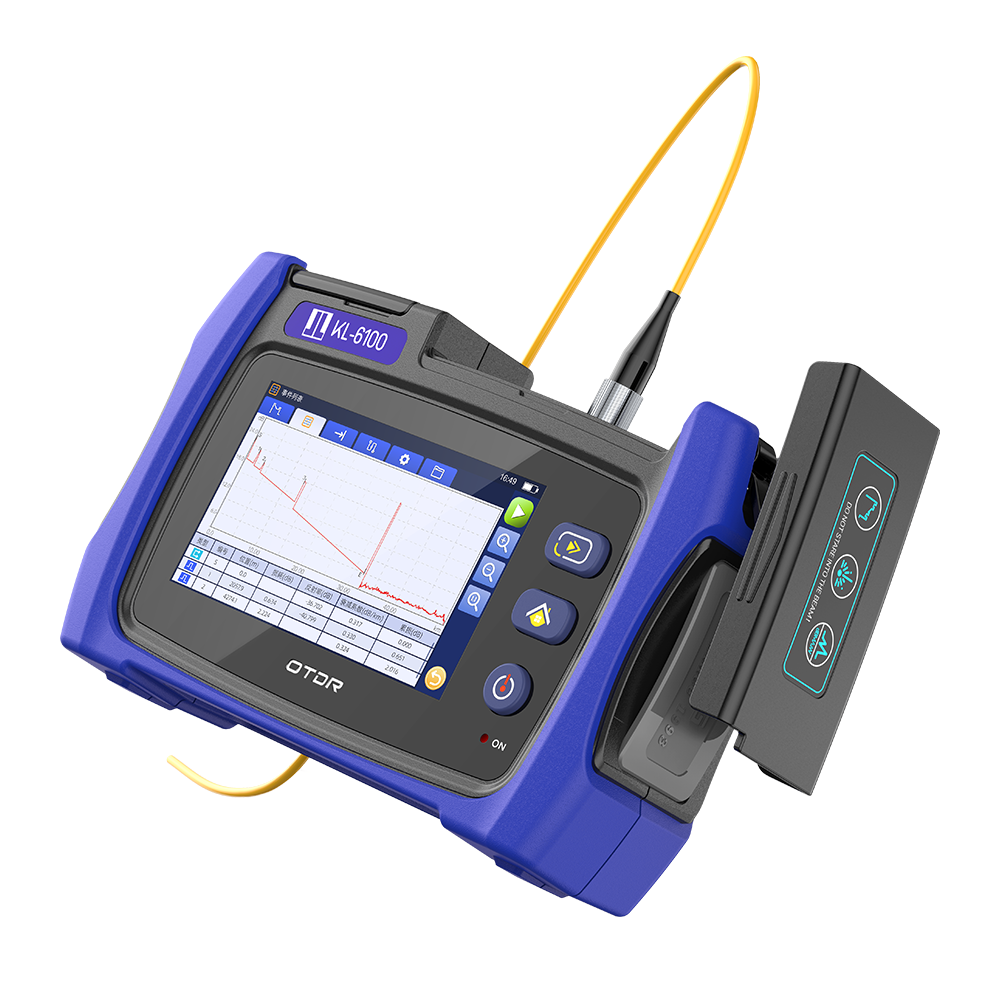

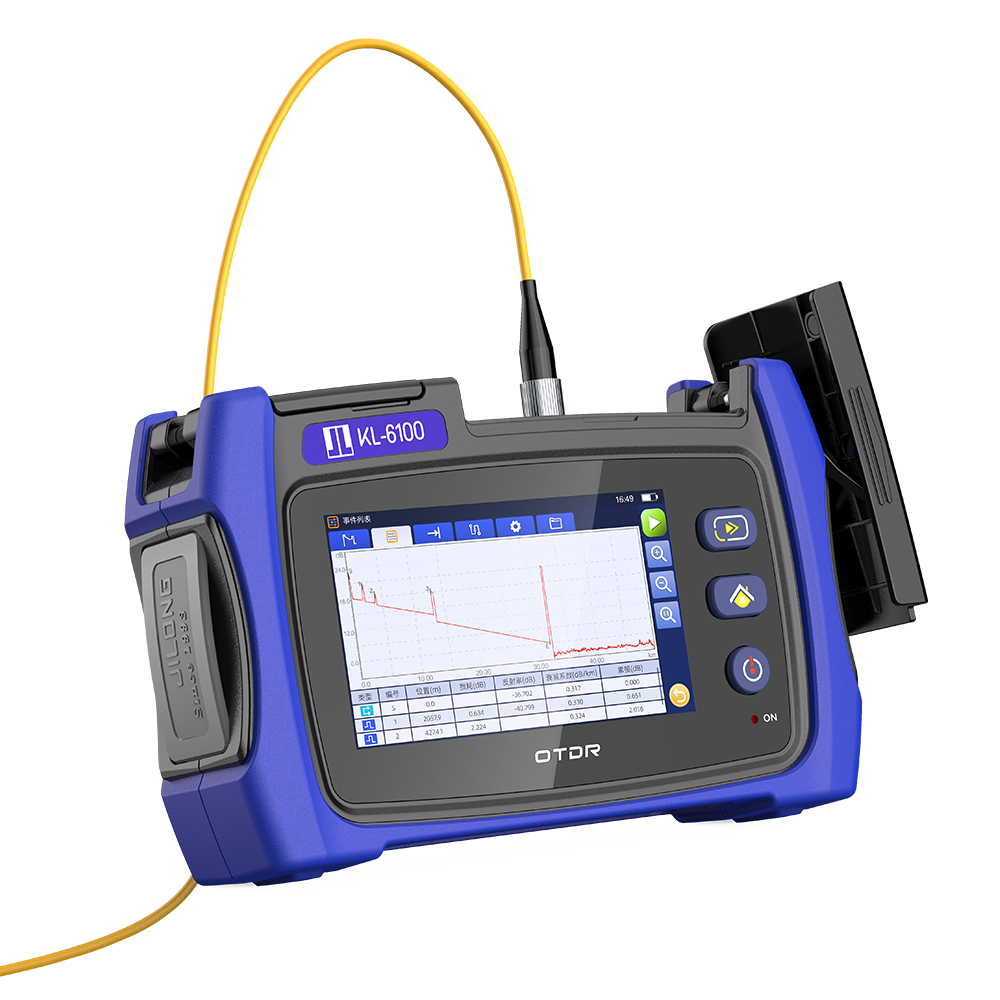

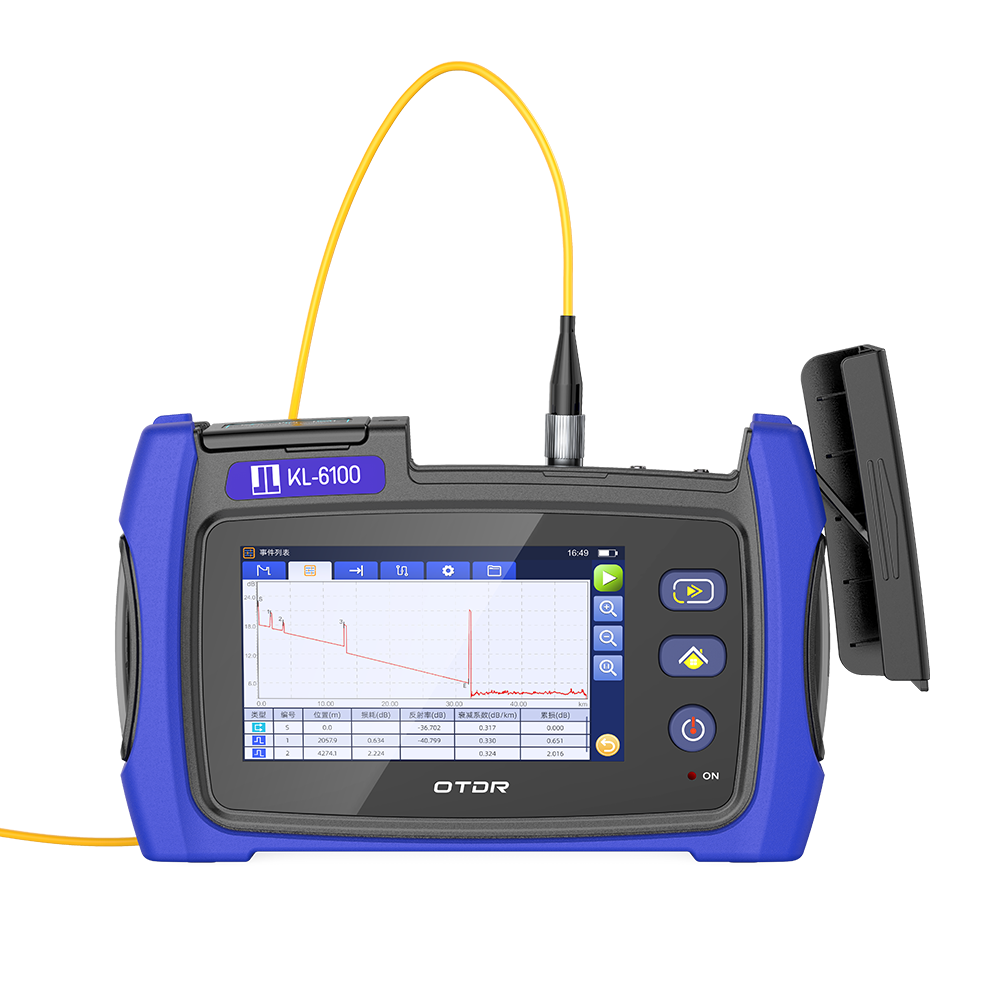

KL 6100 光时域反射仪
产品特点
  • 三期内必出特肖136期
    KL 6100 FTTx OTDR
    ● 最大动态范围达31dB
    ● ≤1.5米低事件盲区、≤5米低衰减盲区
    ● 智能链路图
    ● 6000mAh大容量电池
    ● 全自动模式下可测8x3米光纤跳线连续事件(行业标杆)
  • 三期内必出特肖136期

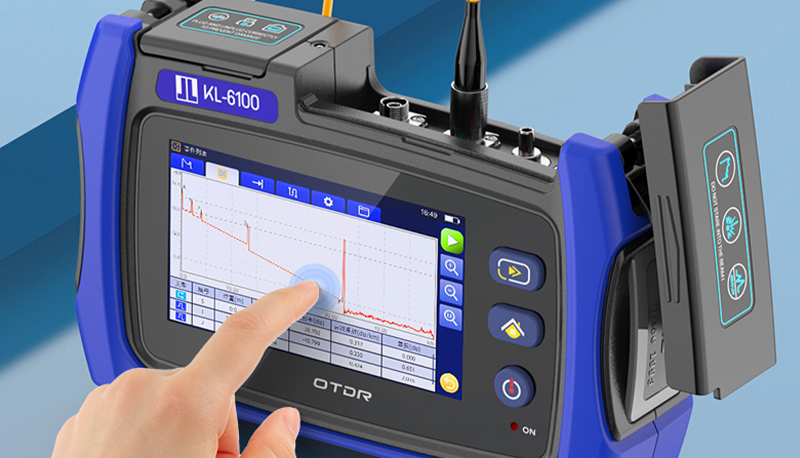

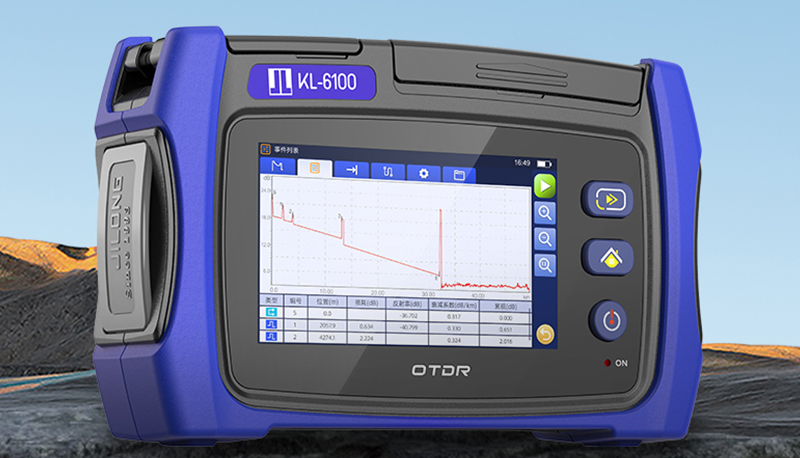

    4.3英寸电容式触摸屏
    支持放大缩小功能,屏幕色彩清晰,界面设计简洁明了
  • 三期内必出特肖136期

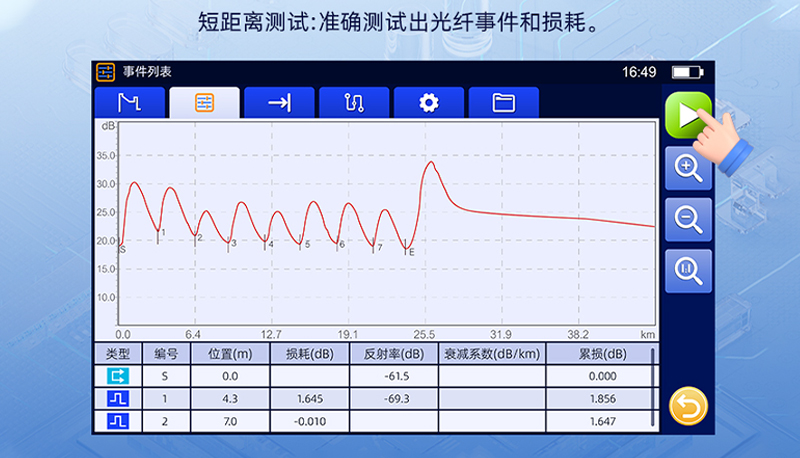

    全自动模式下可测8x3m光纤跳线连续事件

  • 三期内必出特肖136期

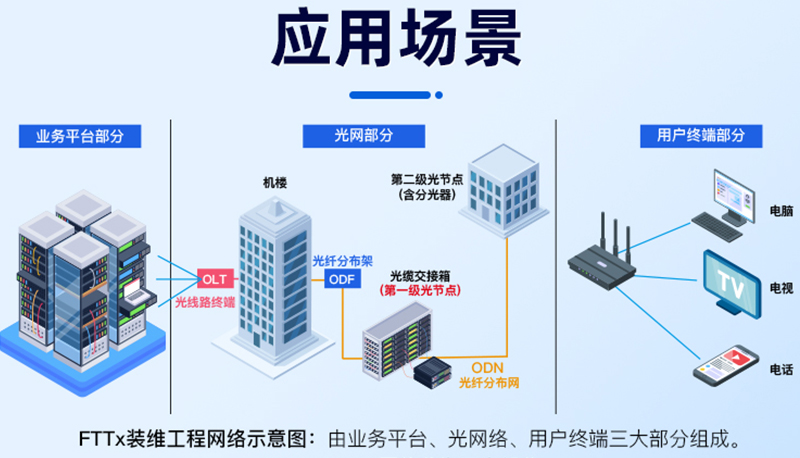

    FTTx装维工程网络示意图:由业务平台、光网络、用户终端三大部分组成
    KL 6100 故障排查 OTDR广泛用于FTTx网络安装和排障、接入网测试(P2P)、 无源光局域网(POL)、有线电视(CATV)、混合光纤同轴电缆(HFC) 网络测试、FTTA、分布式天线系统(DAS)安装
  • 三期内必出特肖136期
    一机多能
    ●  光时域反射仪(OTDR):一键自动测试分析
    ● 稳定光源(SLS):对光系统输出稳定连续光,与光功率计组合
    ● 网络测试(RJ45):网络测序+网络寻线(手柄选配)适用于局域网故
    ● 可视故障定位仪(VFL)&光功率计(OPM):VFL:是一种可视光源,通常用于单模或多模光纤OPM:用于测量绝对光功率或通过一段光纤
  • 三期内必出特肖136期
    可保存SOR格式支持上位机查看
    内置后期处理软件,保存为通用SOR格式文件可存储1000条以上SOR文件
  • 三期内必出特肖136期

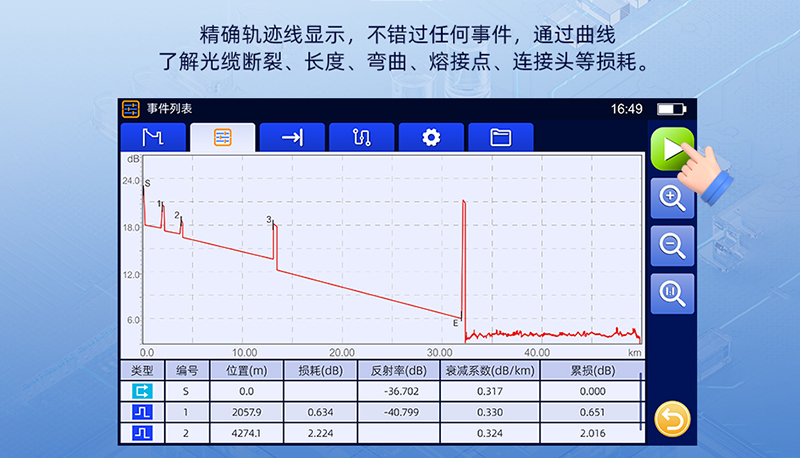

    智能曲线分析记录每个事件

  • 三期内必出特肖136期

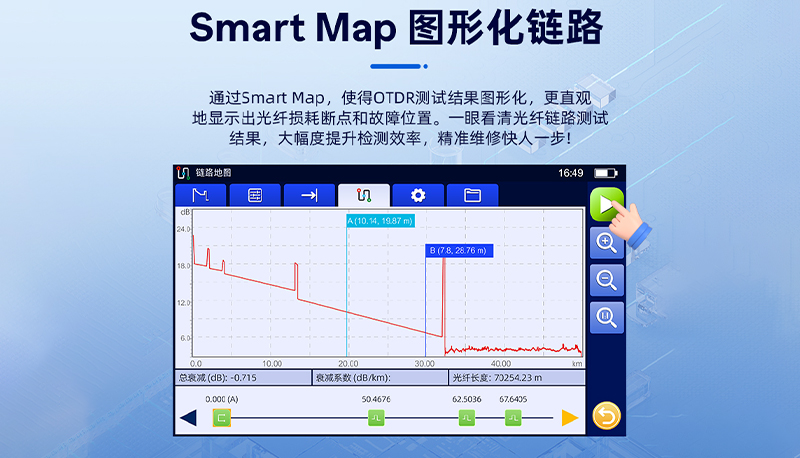

    Smart Map 图形化链路
    通过Smart Map,使得OTDR测试结果图形化,更直观地显示出光纤损耗断点和故障位置。一眼看清光纤链路测试结果,大幅度提升检测效率,精准维修快人一步!
  • 三期内必出特肖136期
    6000mAh大容量电池

  • 三期内必出特肖136期

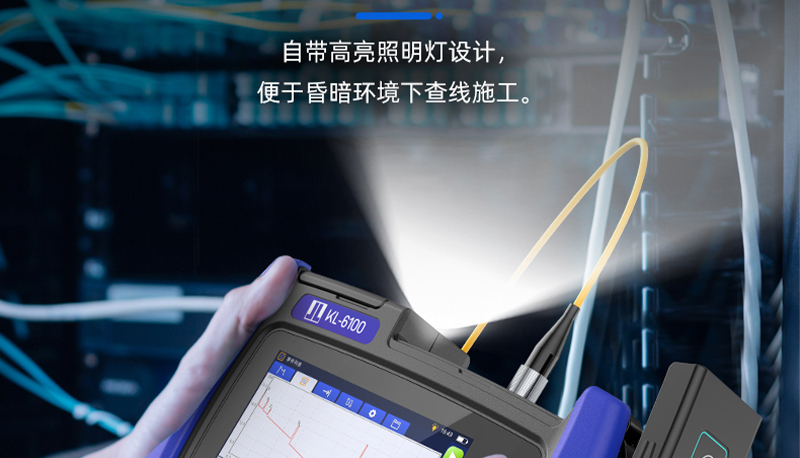

    照明灯使工作更便利

  • 三期内必出特肖136期

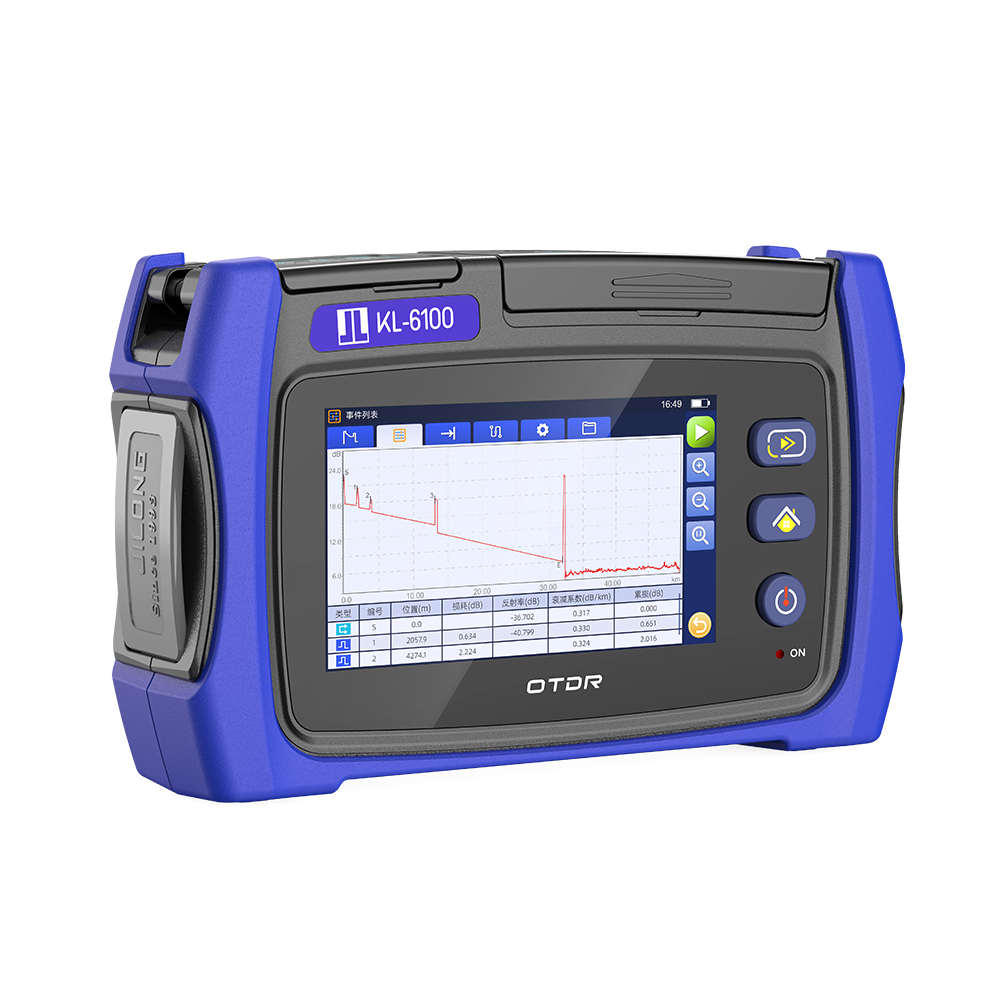

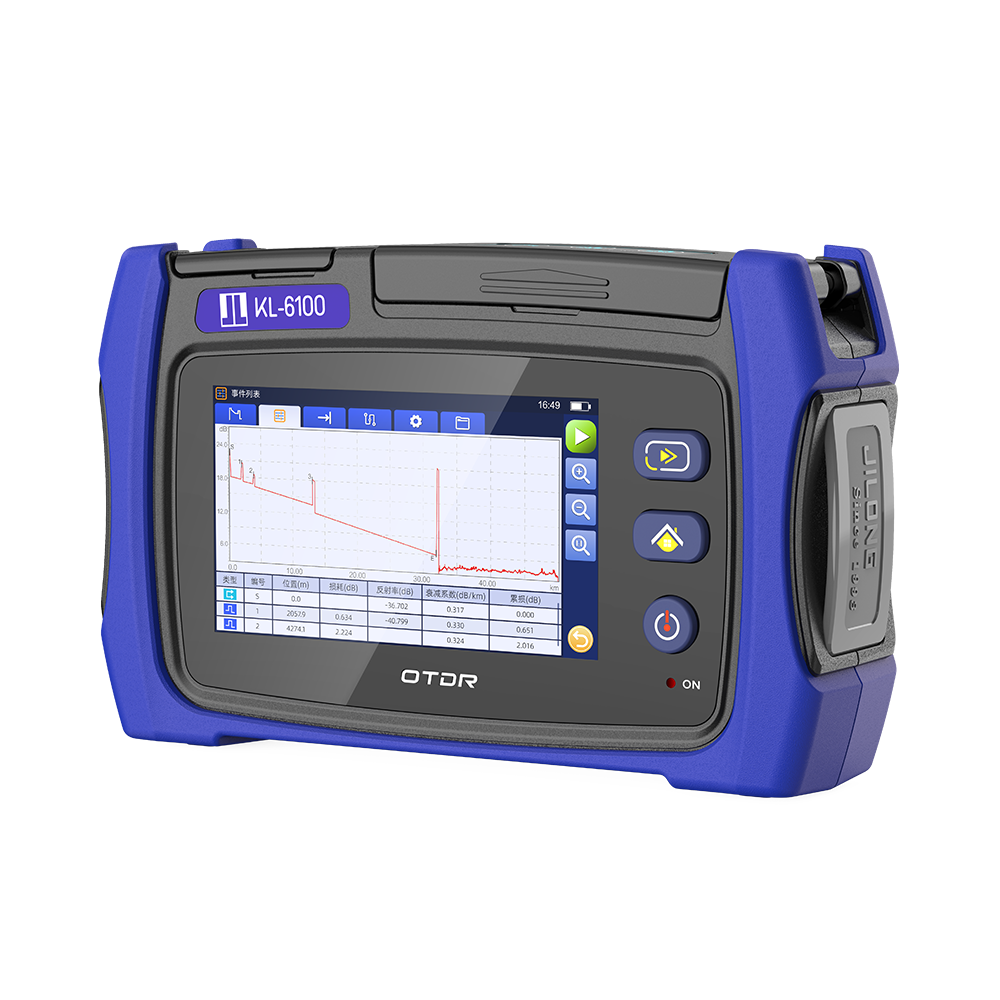

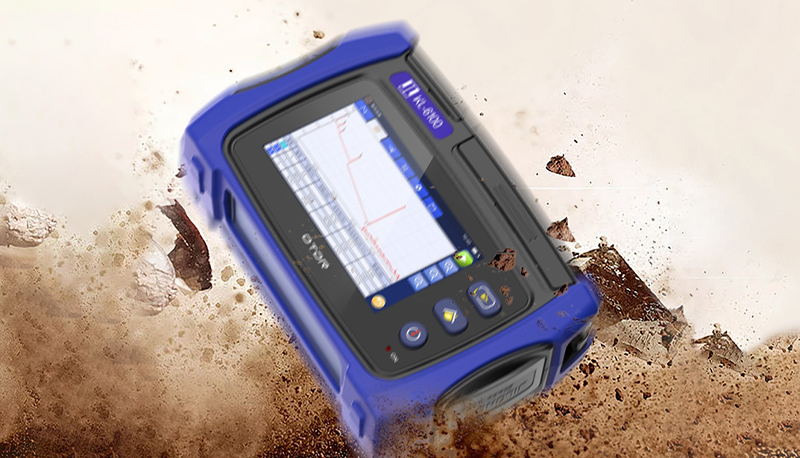

    全身抗震包胶设计
  • 三期内必出特肖136期

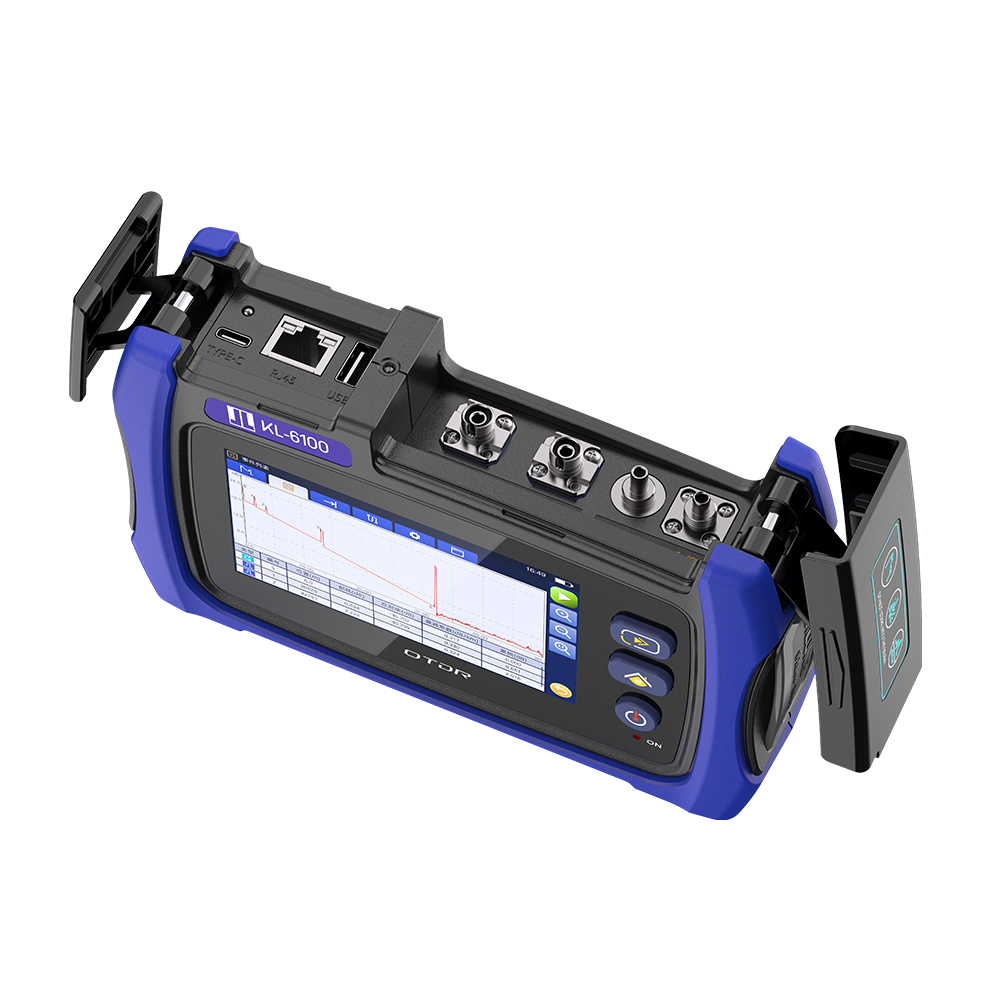

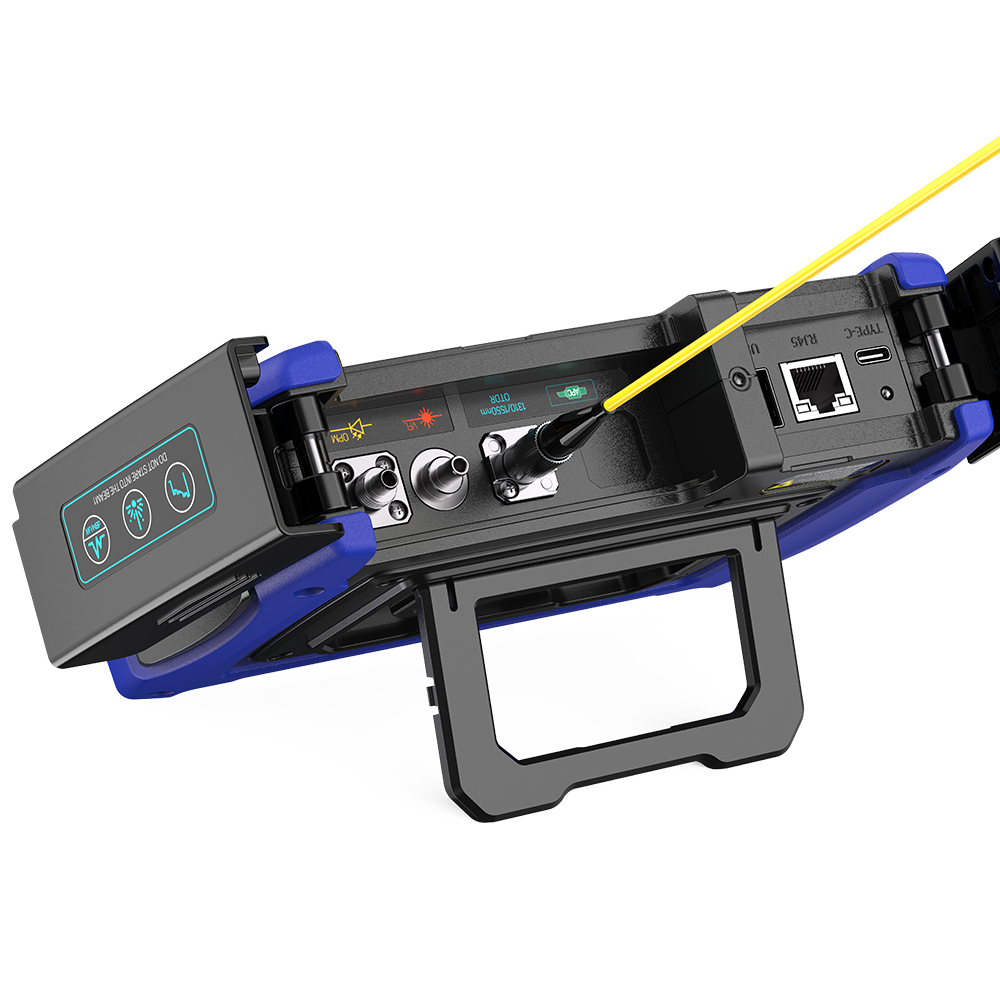

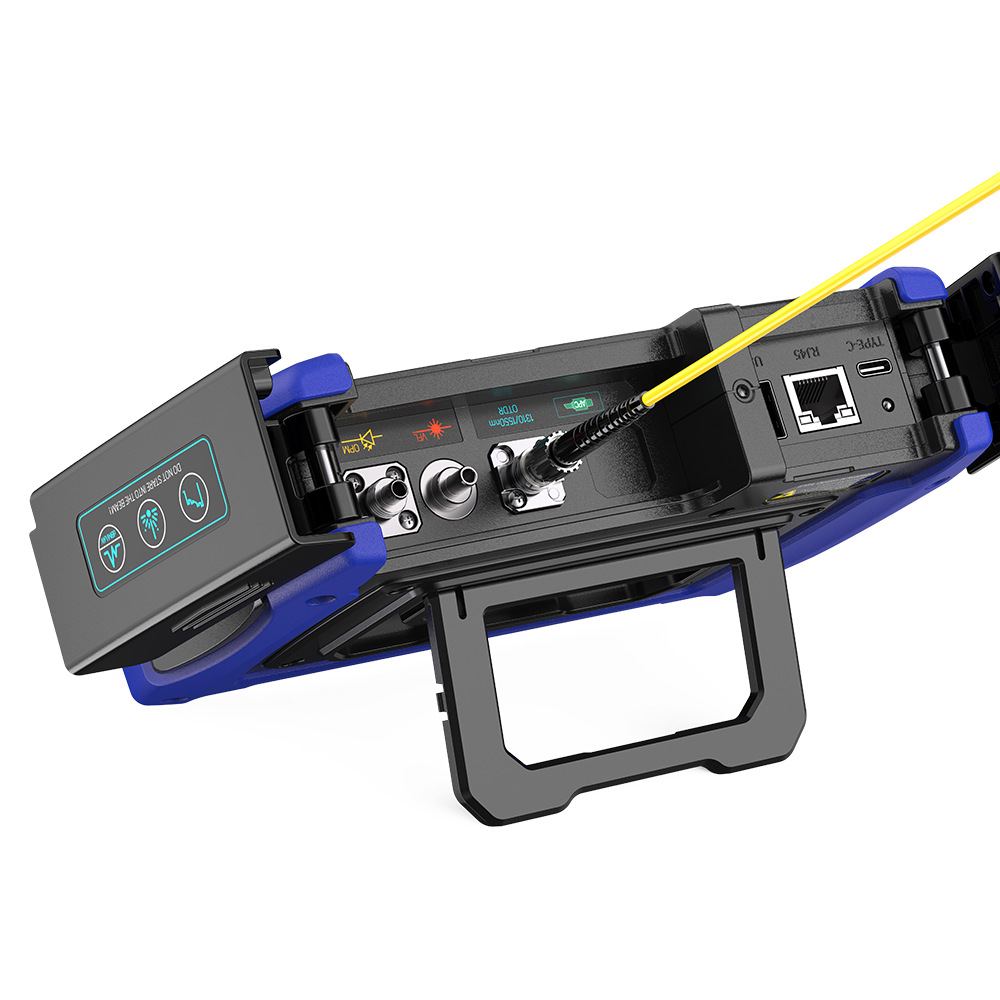

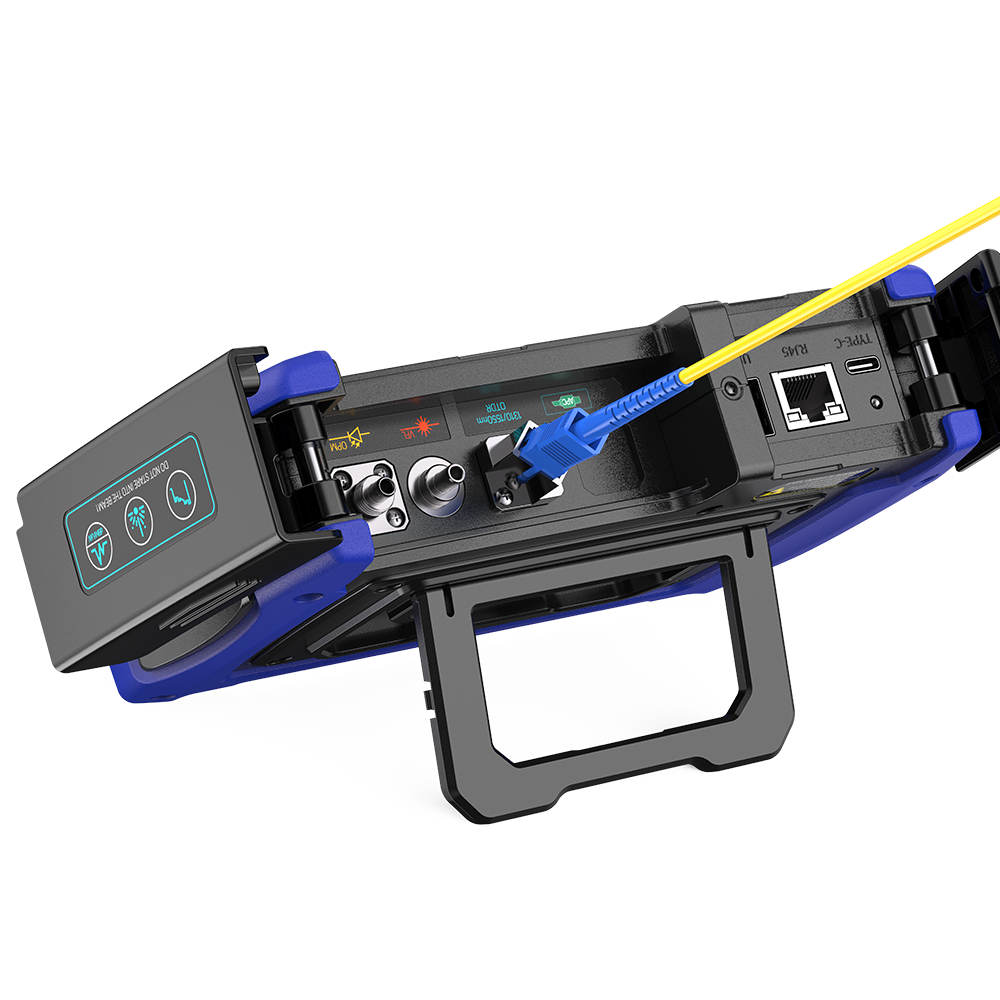

    可替换式通用接口设计支持FC/ST/SC适配器

产品参数
OTDR模块
型号

KL-6100

 S1

KL-610

S2

KL-6100

P1

KL-6100

P2

KL-6100

D1

KL-6100

D2

KL-6100

D3

KL-6100

D4

KL-6100

D5

波长(nm)1310/1550 ±201310/1550 ±201310/1550/1625±201310/1550/1625±2015501610157716251650
动态范围  (dB)26/2431/2926/24/2426/24/2424
事件盲区 (m)★①≤1.5
衰减盲区 (m)★②≤5
光纤接口数量1个FC/UPC2个FC/UPC1个FC/UPC
适用光纤SMSM-LiveSM
量程 (km)0.5,1,2,5,10,20,35,50,75,100,150
脉宽 (ns)5,10,20,50,100,200,500,1000,2000,10000,20000
采样点数≥15000
采样分辨率0.04m
测距精度±(1m   + 测量距离 × 2 × 10−5  + 采点分辨率)
损耗精度±0.03 dB/dB
反射精度±2 dB
光功率计模块(内置功能)
OPM波长800~1650nm
测量范围850,1300,1310,1490,1550,1625,1650
测量精度-70~6dBm
显示分辨率<(±0.2dB 或者 ±5%)
内置光纤接口0.01dB
功率计接口FC/UPC + 2.5mm 通用接头
稳定光源模块(内置功能)
波长(nm)1310/155015501610157716251650
SLS输出功率≥-10dBm
调制频率CW, 270Hz, 1kHz, 2kHz
激光安全等级Class 1M or Class 1
内置光纤接口OTDR 光口
红光源模块(内置功能)
VFL波长(nm)650
输出功率10mW
调制模式CW, CHOP (2 Hz)
激光安全等级Class 3R
光纤接口2.5 mm 通用接头,适用于FC, SC, ST
网络测试模块(内置功能)
RJ45适用网线CAT5,CAT6
对线长度300m
音频最大发射距离300m
通用参数
链路图
Pass/Fail 显示x
距离单位km
PC端分析软件
语言英语、中文、西班牙语、法语、葡萄牙语、俄语、泰语、韩语
光纤接口FC/UPC (SC/UPC 可选)
显示屏4.3英寸彩色液晶显示屏(分辨率:800x480)
接口Type-c充电接口x1,USB 2.0x1, RJ45 x1
工作温度Type-c充电接口x1,USB 2.0x1, RJ45 x1
存储温度-10-50℃ (0 -40℃ 接电源使用, 0 to 35℃ 电池充电)
海拔4000 m
湿度0 to 90% RH(在 : 20% -90% 739874 AC 适配器, 无霜)
供电模式100-240V AC, 50/60Hz(AC 适配器)
电池3.7V, 6000mAh, >22Wh
照明灯光强度 ≥15000 mcd
工作时间*35小时
数据存储内存: ≥1000 测试曲线; 外接存储: USB
尺寸179 mm (W)x112 mm (H)x 48 mm (D)
重量0.6 kg(仅主机含电池)


相关视频
    暂无数据

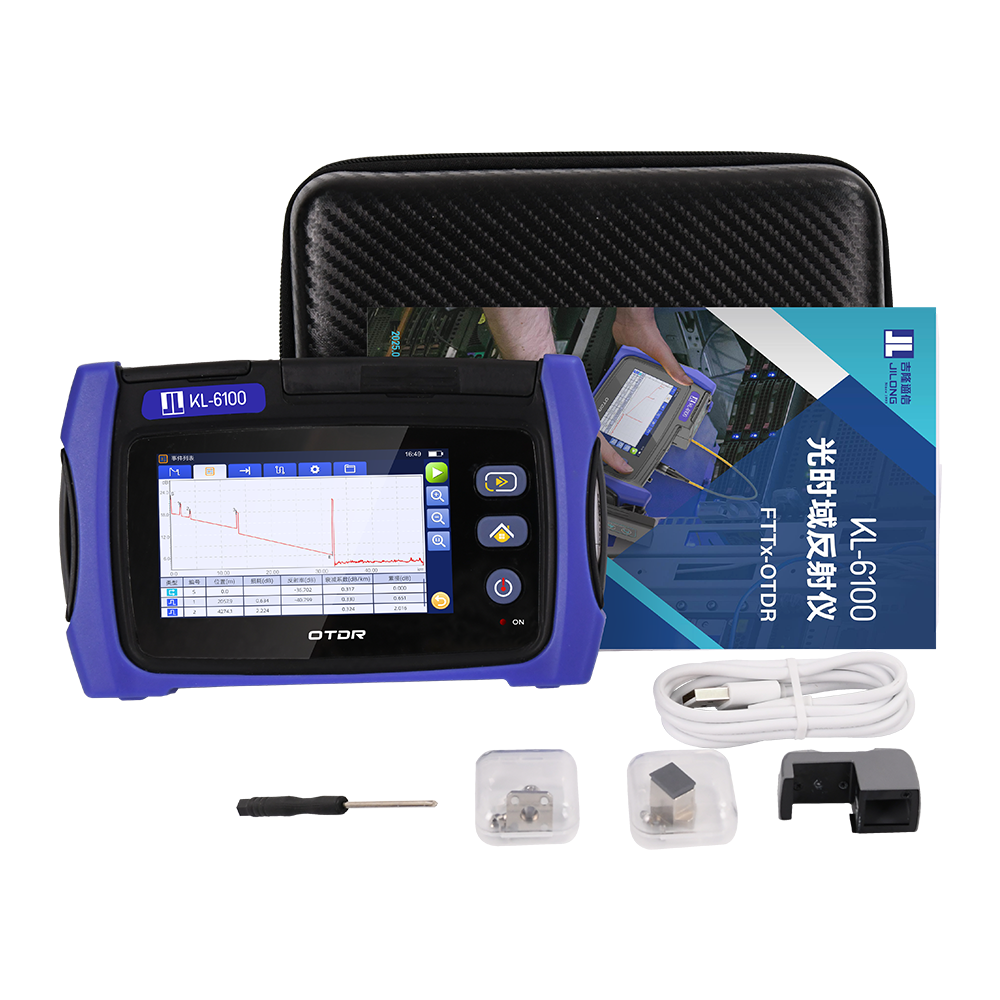

产品配置
